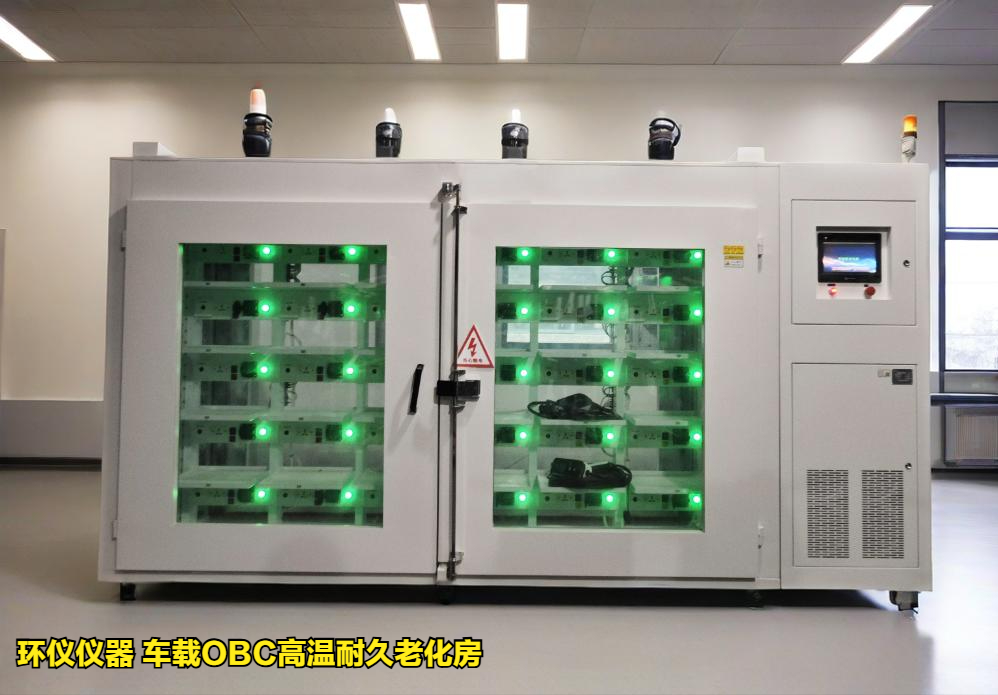

車載OBC高溫耐久老化房能提供車載OBC測試所需的高溫老化條件，從老化過程中篩選不良品，提高產品品質。產品配有所需單相AC和三相AC，同時還提15OV~850VDC電源供給DC-DC產品供電，Can通訊控制和讀取產品相關數據，LV/HV回饋負載給產品加載，監控系統讀取和保存測試數據，并且可以上傳到MES系統。
下面，我們來對車載OBC高溫耐久老化房的設計做個簡單了解。
產品名稱：環儀儀器 車載OBC高溫耐久老化房

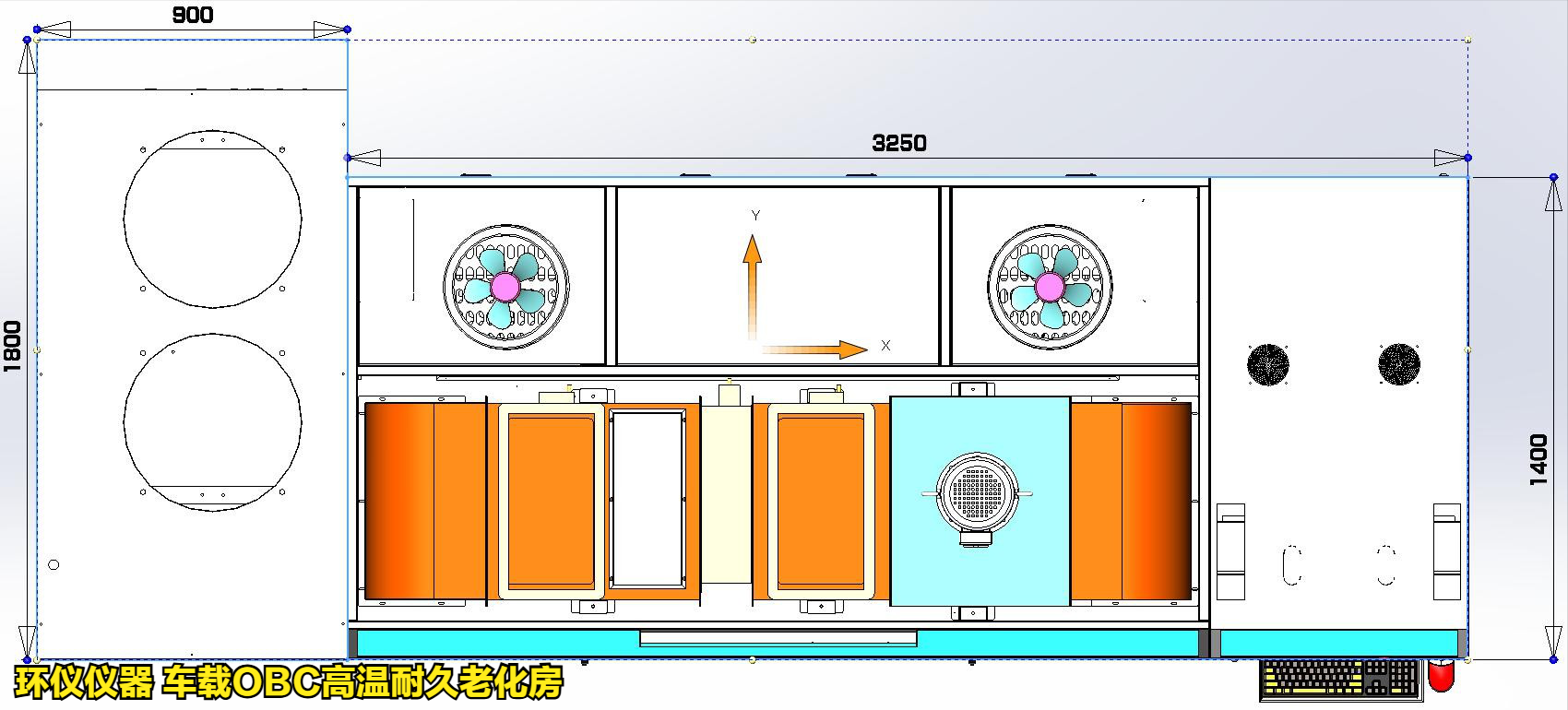

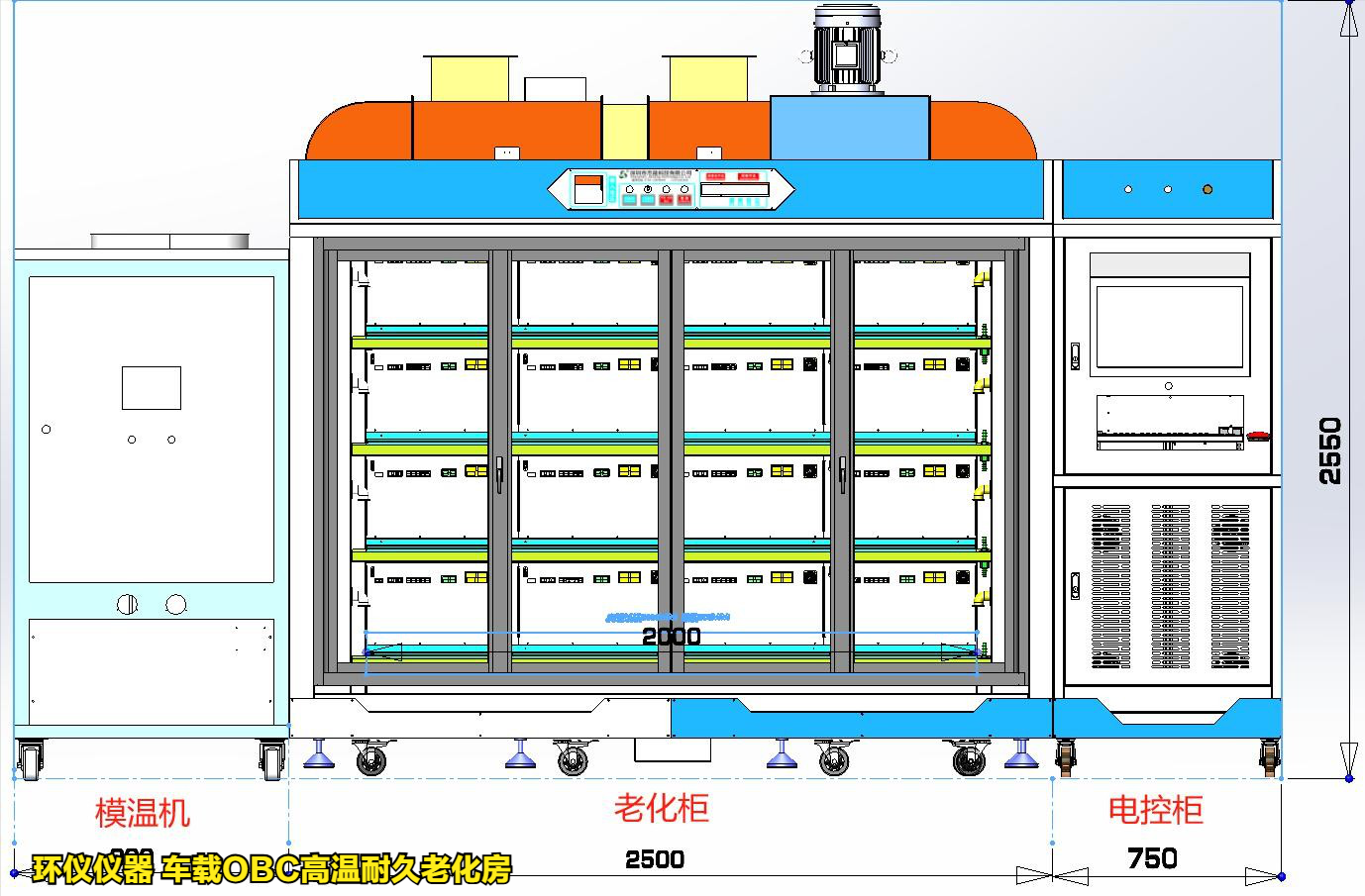

系統結構：系統由一個老化柜、一個控制柜、一臺水冷機組成，總尺寸:2500L*1400W*2080H +750*1400*2080H。
1.溫控設計（負載區）
1）負載區與產品區隔離，單獨溫控，負載區門配備防塵網。
2）負載區設置排風口。
3）負載區使用溫控排風系統，進風 口溫度控制≤45℃。
4）負載區設置1個溫度探頭采集溫度。
5）負載區采用風冷設計。
2.溫控設計（產品區）
1）產品區與負載區隔離，單獨溫控。
2）產品放置區環境溫度：常溫至60℃±5℃， (如要求低于環境溫度需配水塔）。
3）老化產品水道水溫：40至80℃±3℃，冷水機排熱通過管道排到車間外。
4）發熱絲由固態繼電器（SSR）控制。
5）溫控硬件：PLC+溫度模塊控制，電腦監控。
6）溫度探頭：產品區設置4個探頭，每層一個，加熱區1個，負載區1個。
7）產品區和負載區的溫度可設置極限溫度，超溫時切斷產品的供電和加熱，并進行聲 光報警。
8）產品區設置獨立的進風口和排風口。
老化模式：

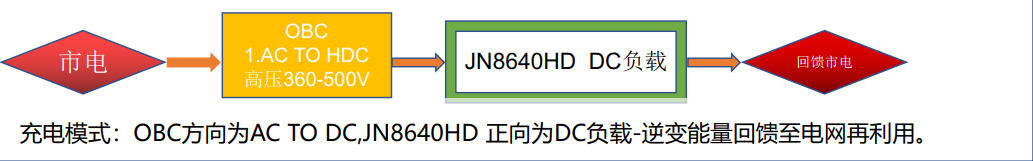

充電模式：OBC方向?yàn)锳CTODC，JN8640HD正向?yàn)镈C負載-逆變能量回饋至電網再利用。

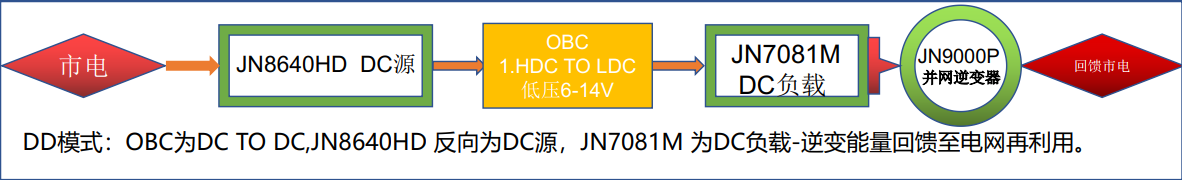

DD模式：OBC為DCTODC，JN8640HD反向?yàn)镈C源，JN7081M為DC負載-逆變能量回饋至電網再利用。

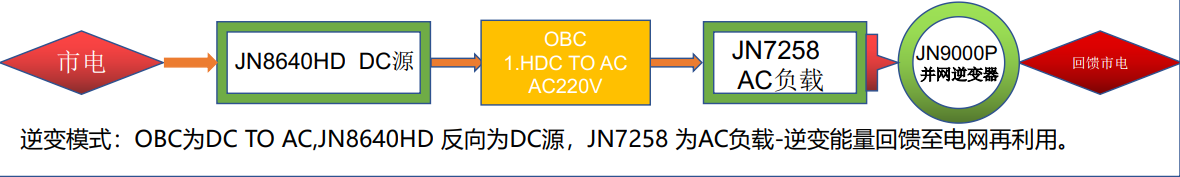

逆變模式：OBC為DCTOAC，JN8640HD反向?yàn)镈C源，JN7258為AC負載-逆變能量回饋至電網再利用。
如有車載OBC高溫耐久老化房的選型疑問，可以咨詢環儀儀器相關技術人員。
