現(xiàn)就以某一空調(diào)堆碼后導風板變形4mm，導致與安裝架中間支撐桿干涉問題進行試驗分析;導風板材料為注塑件，且出風框在空調(diào)堆碼頂面位置。設n為倉儲運行堆放的最大層數(shù)，p為包裝件的質(zhì)量。使用組合式高溫堆碼設備對其進行堆碼試驗。

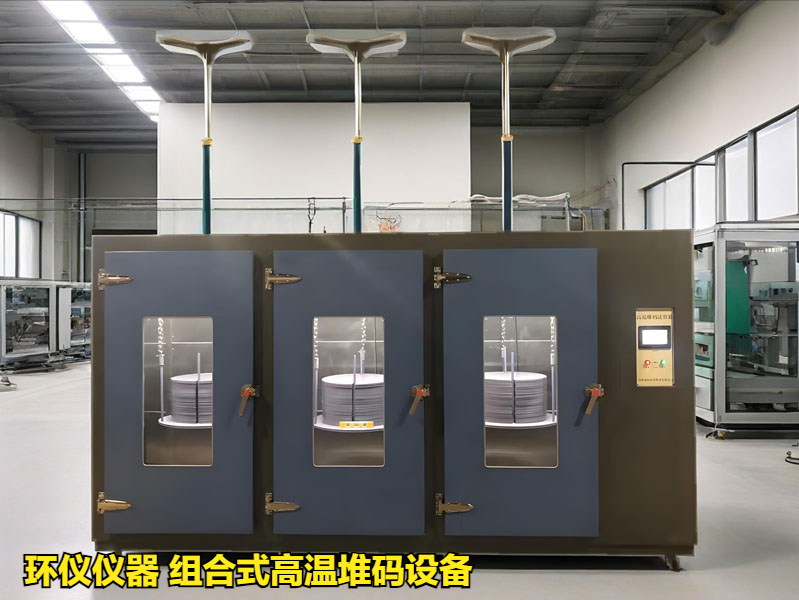

試驗設備：環(huán)儀儀器 組合式高溫堆碼設備
試驗方法：
將整機平放在地面做堆碼試驗，整機頂部放置平板，平板面積大小與整機頂面致，且平板放置位置與整機頂面錯位5cm，并在壓板上施加重量為(n-1)*P*1.5的砝碼，環(huán)境溫度45℃，試驗周期48小時。
試驗結(jié)果：導風板出現(xiàn)波浪狀變形且變形量達4mm左右，與售后故障機的導風板變形量基本一致:導風板在45℃高溫環(huán)境下受壓發(fā)生明顯變形且無法恢復。
試驗分析：
1)注塑件在不受壓力情況下，變形可恢復:在受壓力情況且高溫環(huán)境45℃以上，相同變形卻不可恢復;且調(diào)研包裝件在夏季露天堆放、惡劣倉儲、梅雨季節(jié)、海運等環(huán)境溫度能達到40℃以上，濕度達85%以上;
2)當包裝件堆碼過程中出現(xiàn)錯位堆碼，特別是重力集中在產(chǎn)品強度較薄弱處，包裝抗壓強度下降，導致內(nèi)部結(jié)構(gòu)被破壞現(xiàn)象。
如需了解更多組合式高溫堆碼設備的試驗方案，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
