在積冰凍霧環境試驗箱可以模擬積冰/凍霧環境，相比于在自然形成的環境中進行試驗，實驗室凍霧、凍雨環境模擬試驗可以大大減少試驗周期和成本。下面，我們使用積冰凍霧環境試驗箱，分別進行凍霧和凍雨環境模擬試驗。
試驗設備：環儀儀器 積冰凍霧環境試驗箱
設備結構圖如下：
試驗過程：
1.凍霧模擬試驗：

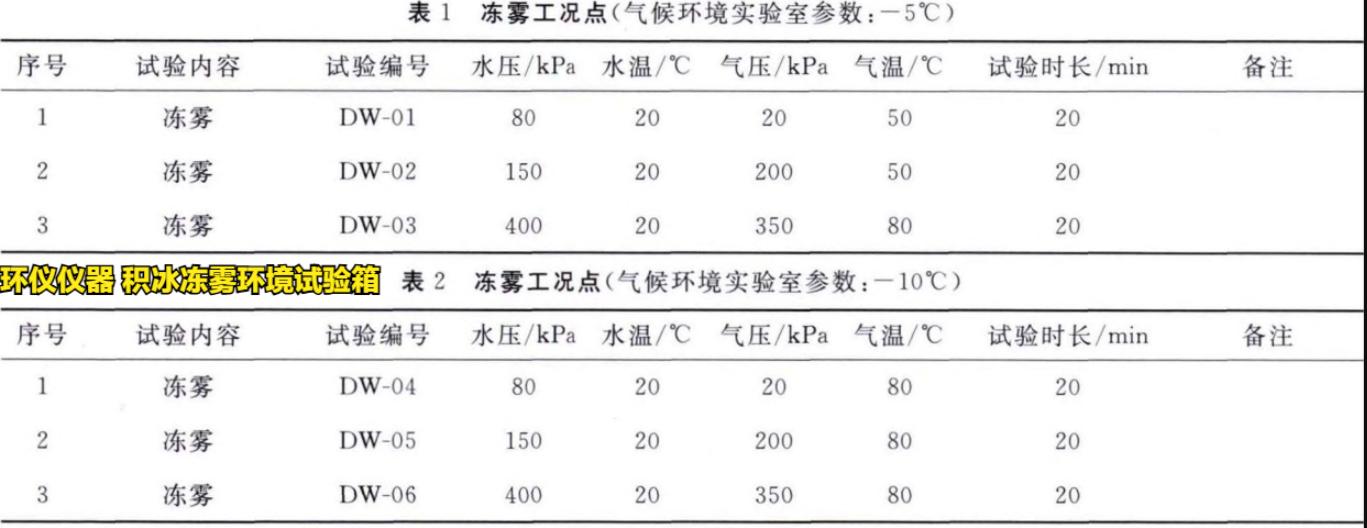

試驗箱開啟制冷系統，當溫度達到試驗工況點溫度后，進行降霧。在-5℃、-10℃兩個溫度條件下運行系統凍霧模擬功能。按照表1、 表2預設的工況點對水壓、水溫、氣壓、氣溫進行調節。考察設備在各個工況點切換時的參數穩定性能，記錄各個狀態切換的穩定時間，記錄凍霧模擬區域內結冰情況。
試驗結果：
開始噴霧后，有可見的白色結霜出現，結霜區域完整覆蓋了模塊投影面積，凍霧期間，試驗區域內能見度符合設計指標要求。
持續噴霧時結霜形態主要是枝狀結冰，與自然條件下發生的凍霧環境結霜情況相同。

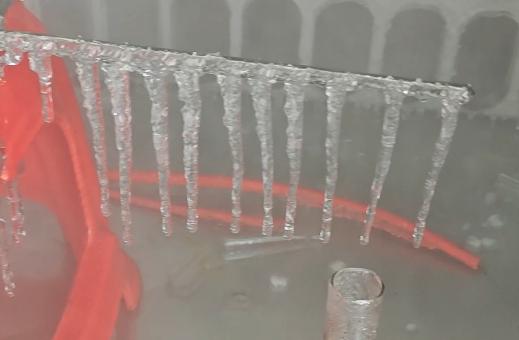

溫度較低時，凍霧結冰更接近明冰形態。 原因是霧滴被噴出后未完全凝結成冰晶顆粒就接觸到了固體表面，霧滴（液態） 融合的過程中凝結成冰（固體），呈現出半透明的明冰形態，見下圖。
2.凍雨模擬驗證：

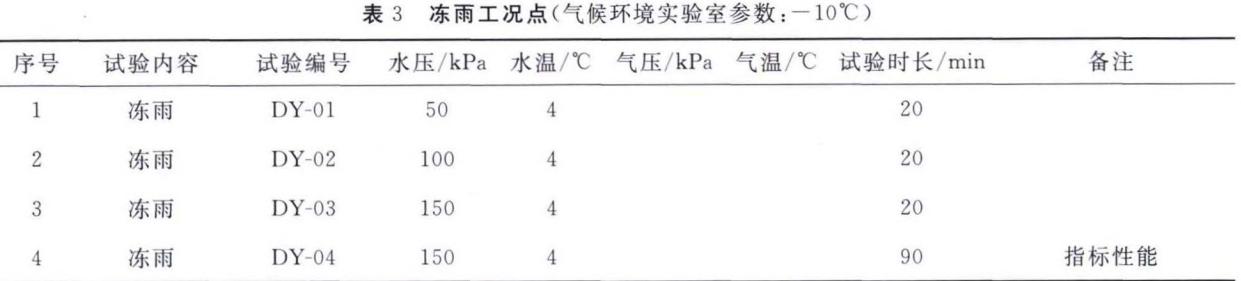

試驗箱開啟制冷系統，當溫度達到工況點后，進行降雨。在-10℃溫度條件下運行系統凍雨模擬功能，按照表3預設的工況點對水壓、水溫進行調節?？疾煸O(shè)備在各個工況點切換時的參數穩定性能，記錄各個狀態切換的穩定時間，記錄凍雨模擬區域內結冰情況。
試驗結果：

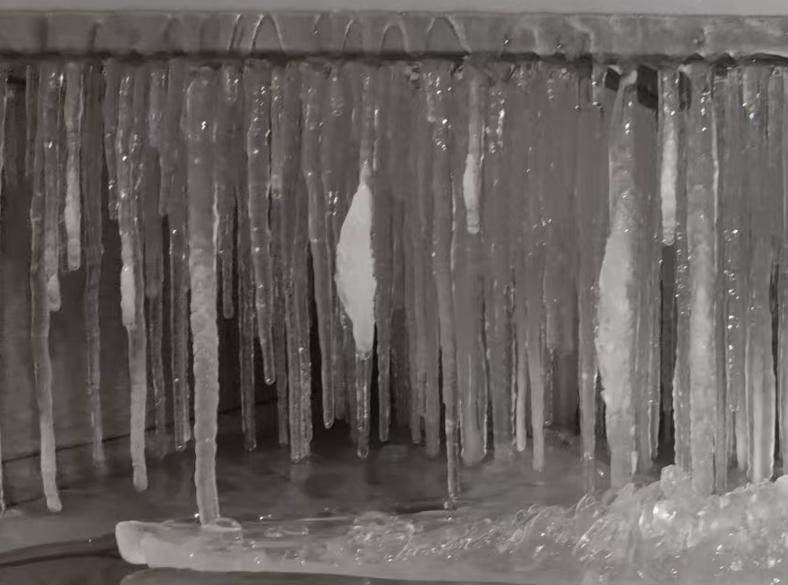

凍雨模擬采用單相流噴嘴。開始降雨時，被試件表面沒有明顯結冰情況，水流自由流動至實驗室地漏中。降雨過程中，被試件表面有明顯掛冰，地坪表面開始出現冰層。降雨較長一段時間后，被試件表面大量掛冰。如下圖所示。
通過凍雨環境模擬可以確定采用單相流噴嘴結合環境溫度的方式可以模擬凍雨環境，凍雨模擬可以實現GJB150-22A中規定的積冰厚度C級。
以上就是積冰凍霧環境試驗箱的試驗驗證，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
