硫化橡膠在低溫下松弛過程急劇減慢， 硬度、模量和分子內摩擦增大，彈性顯著降低，致使橡膠制品的使用性能降低，在動態(tài)條件下尤其突出。對于硫化橡膠的低溫脆性測試，有單試樣與多試樣兩種方法，下面，我們就這兩種試驗方法中的試驗要求，做個簡單的對比。

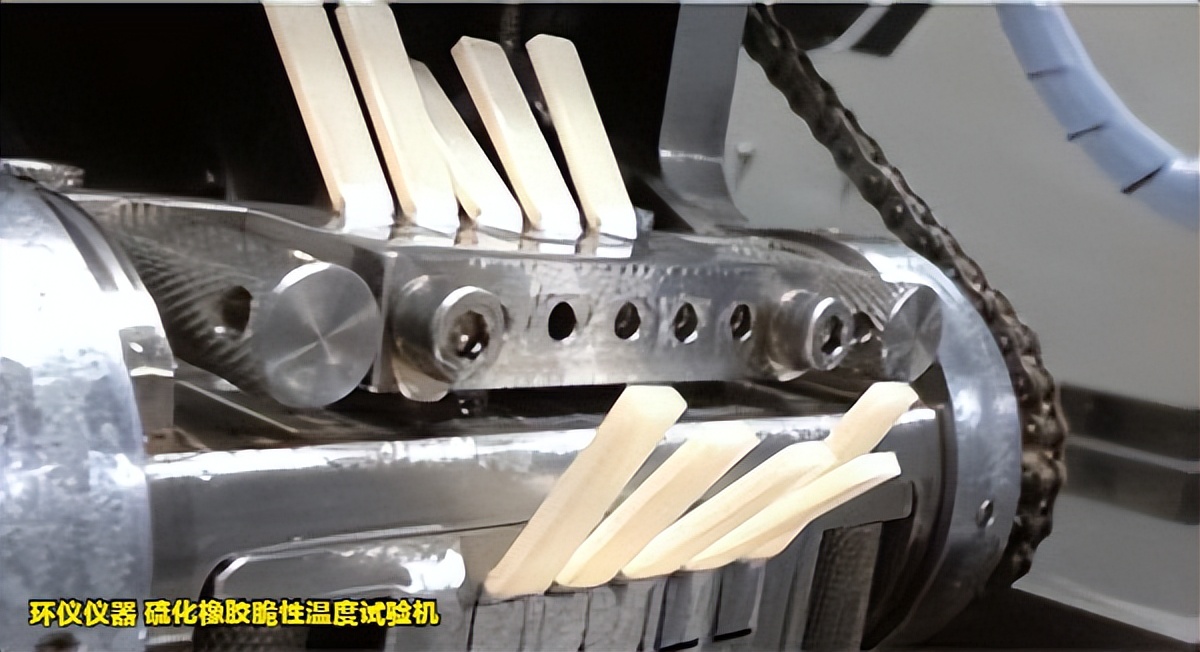

低溫脆性試驗設備：環(huán)儀儀器 硫化橡膠脆性溫度試驗機
試驗標準：
GB/T 15256-2014 硫化橡膠或熱塑性橡膠低溫脆性的測定（多試樣法）
GB/T 1682-2014 硫化橡膠 低溫脆性的測定 單試樣法
試驗方法對比：
1.樣品數量
單試樣法測定硫化橡膠脆性溫度時，每次在夾持器上夾持1個試樣，多試樣法每次夾持5個試樣。同時，單試樣法試樣受沖擊部位到試樣夾持器下端的距離為（11.0±0.5）mm，而多試樣法試樣在沖擊時沖擊頭和試樣夾持器之間的距離為（8±0.3）mm。
2.沖擊距離
單試樣法中沖擊裝置使用了沖擊彈簧，沖擊頭到試樣的距離為（25±1）mm；多試樣法中沖擊頭沿著垂直于試樣上表面的軌道運動，以（2.0±0.2）m·s-1的速度沖擊試樣。
3.試驗溫度
采用單試樣法測得的硫化膠脆性溫度比多試樣法測得的硫化膠脆性溫度低2~4 ℃ 。
以上就是硫化橡膠單試樣與多試樣的實驗對比，如有低溫脆性試驗疑問，可以咨詢環(huán)儀儀器相關技術人員。
