高低溫內(nèi)壓爆破系統(tǒng)可用于流體輸送塑料管材液壓瞬時(shí)爆破和耐壓試驗(yàn)，塑料管材在實(shí)際的使用中受到高低溫等環(huán)境變化、以及工作介質(zhì)的壓力沖擊等影響時(shí)，就會(huì)出現(xiàn)泄漏、松脫、爆裂等故障，因此，進(jìn)行爆破試驗(yàn)是非常必要的。
高低溫內(nèi)壓爆破系統(tǒng)的試驗(yàn)方法：

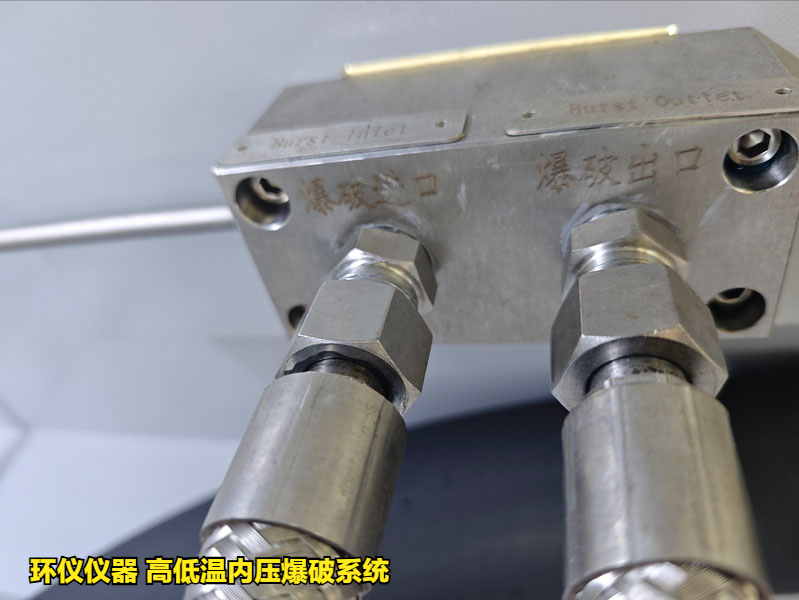

試驗(yàn)設(shè)備：環(huán)儀儀器 高低溫內(nèi)壓爆破系統(tǒng)
試驗(yàn)依據(jù)：GB T 15560-1995 流體輸送用塑料管材液壓瞬時(shí)爆破和耐壓試驗(yàn)方法
試驗(yàn)步驟：
1.將密封接頭安裝在試樣上，將每個(gè)試樣都充滿試驗(yàn)溫度下的液體，排除試樣內(nèi)的空氣，然后進(jìn)行預(yù)處理。

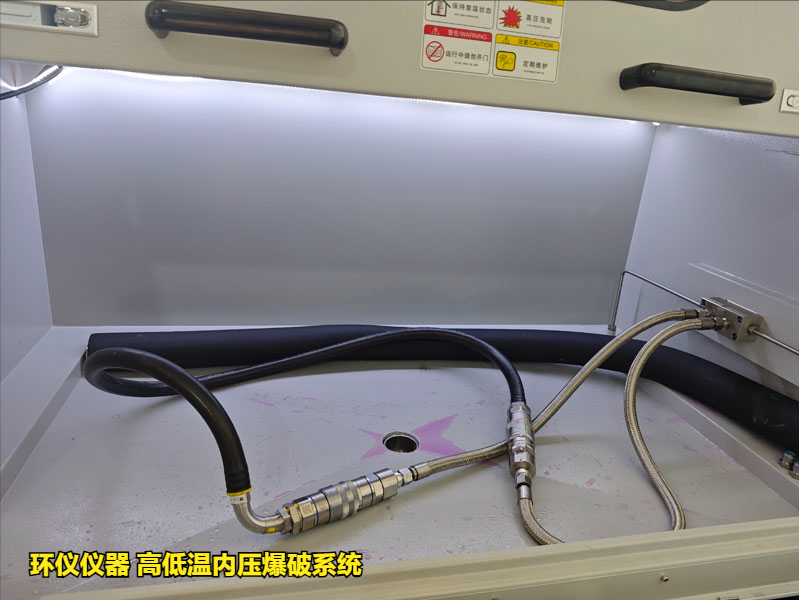

2.將試樣連接到壓力裝置上，并把試樣支撐好，以防止由于管子和接頭的重量引起試樣彎曲和偏移（支撐不能使試樣縱向和徑向受束縛力)。
3.對試樣施加試驗(yàn)壓力
a.瞬時(shí)爆破試驗(yàn)時(shí)，連續(xù)均勻地、快速地對試樣施加壓力，并同時(shí)開始計(jì)時(shí)直至試樣破裂為止。如果試樣在小于 60s內(nèi)破裂，則降低施壓速度，重復(fù)試驗(yàn)，直到試樣在 60~70s內(nèi)破裂為止。記錄試樣破裂時(shí)的壓力和時(shí)間及試樣的破裂狀態(tài)。
b.耐壓試驗(yàn)時(shí)，連續(xù)均勻地把試樣壓力施加到給定值，然后開始計(jì)時(shí)。在整個(gè)試驗(yàn)過程中。保持壓力恒定并符合要求。達(dá)到規(guī)定時(shí)間后，記錄試驗(yàn)結(jié)果和試樣破裂狀態(tài)。
4.當(dāng)破壞出現(xiàn)在距接頭一個(gè)直徑長度內(nèi)時(shí)，如果有理由確認(rèn)破壞是由樣品本身存在某種缺陷造成的，該試樣有效。否則另取試樣重新試驗(yàn)。
以上就是高低溫內(nèi)壓爆破系統(tǒng)的試驗(yàn)方法，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
