隨著人類開發(fā)的增加，大氣環(huán)境中的沙塵含量也越來越高，因此，無人機(jī)在日常的飛行過程中，特別是軍用無人機(jī)，將不可避免的受到沙塵的影響。因此，模擬沙塵環(huán)境對(duì)于無人機(jī)產(chǎn)品，特別是軍用隱形無人機(jī)來說，顯得至關(guān)重要。對(duì)于不同類型的無人機(jī)，有不同的試驗(yàn)類型，下面我們來看看，無人機(jī)吹砂試驗(yàn)箱對(duì)無人機(jī)可用于哪些類型的試驗(yàn)？
無人機(jī)砂塵試驗(yàn)分類：

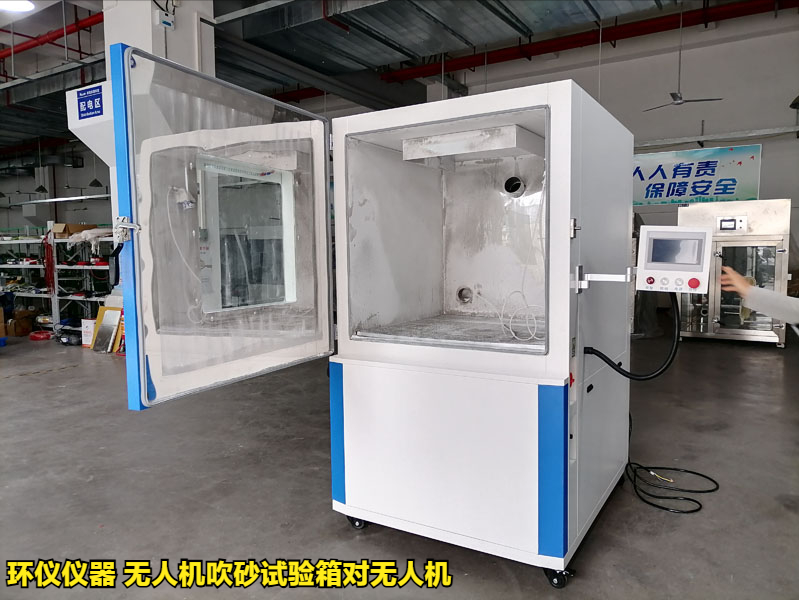

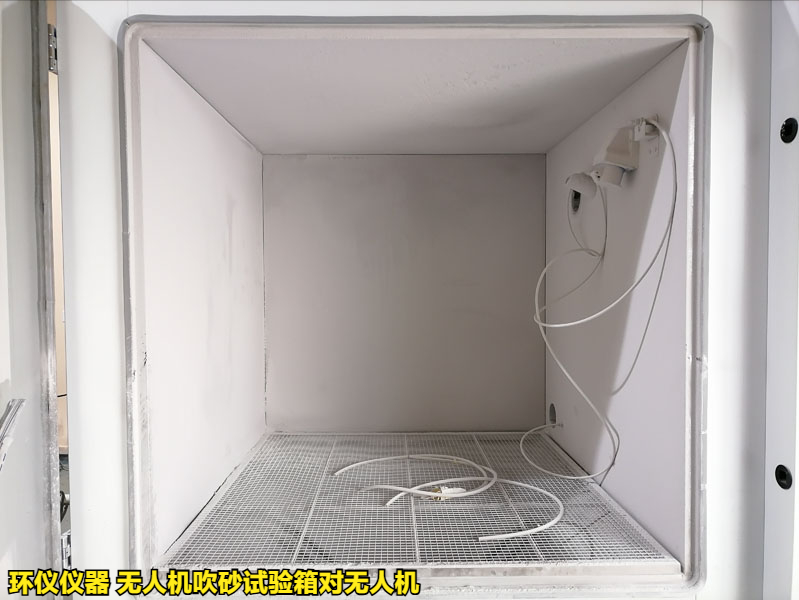

試驗(yàn)設(shè)備：環(huán)儀儀器 無人機(jī)吹砂試驗(yàn)箱對(duì)無人機(jī)
試驗(yàn)標(biāo)準(zhǔn)類型：
一、GB/T 2423.37
GB/T 2423.37一共有三種試驗(yàn)方法：
1. La：非磨蝕性細(xì)塵。主要用于檢測(cè)設(shè)備的密封性能，沙塵類型為滑石粉或PE粉
2. Lb：自由降塵。主要用于模擬有防護(hù)場(chǎng)所中沙塵的影響，沙塵類型為橄欖石或石英或長石
3. Lc：吹沙塵。主要用于模擬戶外環(huán)境條件下沙塵對(duì)設(shè)備的密封性能和磨蝕影響，沙塵類型為橄欖石或石英或長石
其中，滑石粉或PE粉的直徑＜75μm，橄欖石或石英或長石的直徑分別＜75μm、＜150μm和＜850μm。
二、GJB150.12A
GJB150.12A也有三種試驗(yàn)方法，分別為：
1. 吹塵：用于研究設(shè)備對(duì)吹塵(直徑≤149μm)作用的適應(yīng)能力。吹塵的塵源可以采用如下4種：
a. 紅瓷土
b. 硅粉(二氧化硅含量為97%～99%，重量比)
c. 其他材料，顆粒尺寸分布滿足d.的要求，一般包括滑石粉、滅火器粉、石英以及未分級(jí)的長石與橄欖石粉
d. 采顆粒尺寸分布為：100%重量的顆粒直徑＜150μm，其中有20μm±5μm的中等直徑顆粒(50%重量)
2. 吹砂：用于研究設(shè)備對(duì)吹砂(直徑為150μm～850μm)作用的適應(yīng)能力。
吹砂采用石英砂(至少95%的重量為SiO2)，采用略帶棱角的砂，其圓度和球度的Krumbein數(shù)平均值為0.5～0.7、硬度系數(shù)為7mho。建議用于吹砂的砂粒尺寸分布在150μm～850μm之間，平均有90%±5%重量的砂粒尺寸＜600μm而＞149μm，且至少有5%重量的砂粒尺寸不小于600μm。
3. 降塵：用于研究在幾乎沒有空氣流動(dòng)的、塵土可以長時(shí)間積存的遮蓋或封閉的區(qū)域中，降塵(直徑≤105μm)對(duì)設(shè)備(通常是電氣設(shè)備)的影響。
降塵采用的塵包括石英、硅、鹽、肥料、有機(jī)纖維等成份，顆粒尺寸＜105μm。
試驗(yàn)方法分類：
1、吹塵試驗(yàn)
試驗(yàn)用塵應(yīng)用紅高嶺土或石英粉，SiO2含量應(yīng)為97%~99%；吹入試驗(yàn)箱內(nèi)的塵濃度應(yīng)達(dá)到并保持在3.5 g / m3 ~8.8 g/ m3；吹塵風(fēng)速應(yīng)保持在2.4 m/s~8.9 m/s；對(duì)受試設(shè)備的3個(gè)正交軸的全部6個(gè)方向進(jìn)行試驗(yàn)。
2、吹砂試驗(yàn)
試驗(yàn)用砂應(yīng)用SiO2（質(zhì)量分?jǐn)?shù)至少為95%）。試驗(yàn)用砂帶有棱角結(jié)構(gòu)，其圓磨度和球度的平均克倫賓數(shù)范圍為0.5~0.7，莫氏硬度因數(shù)為7，推薦的砂粒顆粒尺寸范圍為150 μm~850 μm。
以上就是無人機(jī)吹砂試驗(yàn)箱可以滿足的試驗(yàn)類型，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
