PTN 石油瀝青聚氨酯接縫材料是一種用石油瀝青對聚氨酯進(jìn)行改性的雙組份密封膠，為了研究其超低溫性能，我們對PTN 石油瀝青聚氨酯接縫材料從 20℃至-100℃ 的硬度、拉伸性能、拉伸粘結(jié)性能的測試，研究PTN材料在超低溫下的性能。
試驗(yàn)設(shè)備：環(huán)儀儀器 深冷型環(huán)境試驗(yàn)箱
試驗(yàn)樣品：PTN 材料是由甲乙雙組分組成，甲組分主要成分是聚醚多元醇，乙組分主要成分為異氰酸酯 、粉煤灰、固化劑、催化劑和抗老劑。樣品采用采用 1:1，1:2，1:3三個(gè)配比。
試驗(yàn)過程：
一、硬度測試
1.樣品放置 24，72，168h 后的樣品上任意取 3個(gè)點(diǎn)進(jìn)行硬度測試，獲得空白組硬度值 。
2.將試樣放入深冷型環(huán)境試驗(yàn)箱中，將溫度設(shè)定好以后，待試驗(yàn)箱降溫到設(shè)定溫度后開始計(jì)時(shí)，分別在10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100 ℃放置 24，72，168h后取出立即進(jìn)行硬度測試。
二、拉伸測試
按照CB/T 16777要求的方法，分別測試試樣在 20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸強(qiáng)度和斷裂伸長率。
三、拉伸粘結(jié)性能
每組拉伸試樣需要制作4個(gè)試樣3 個(gè)為試驗(yàn)樣品，1個(gè)為備樣。按照 CB/T13477.8-2002 要求的方法分別測試試樣在20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸粘結(jié)強(qiáng)度和拉伸粘結(jié)斷裂伸長率。
試驗(yàn)結(jié)果：

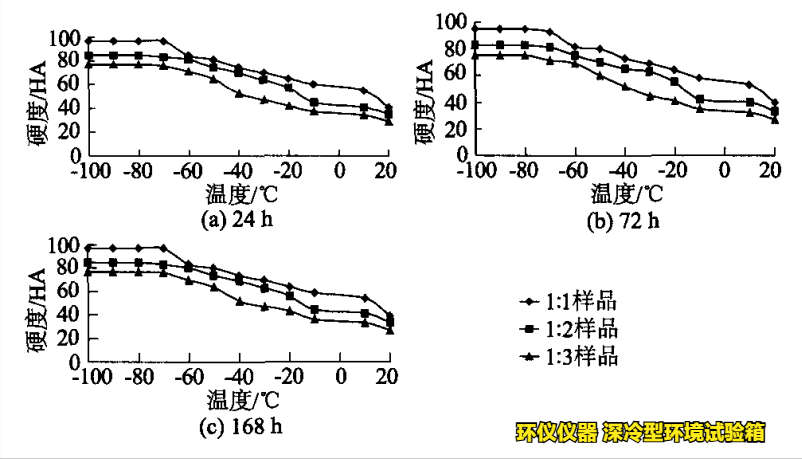

下圖為配比為1:1，1:2，1:3的樣品硬度隨溫度變化的曲線：
下圖為配比為1:1，1:2，1:3的樣品拉伸強(qiáng)度和斷裂伸長率的曲線：

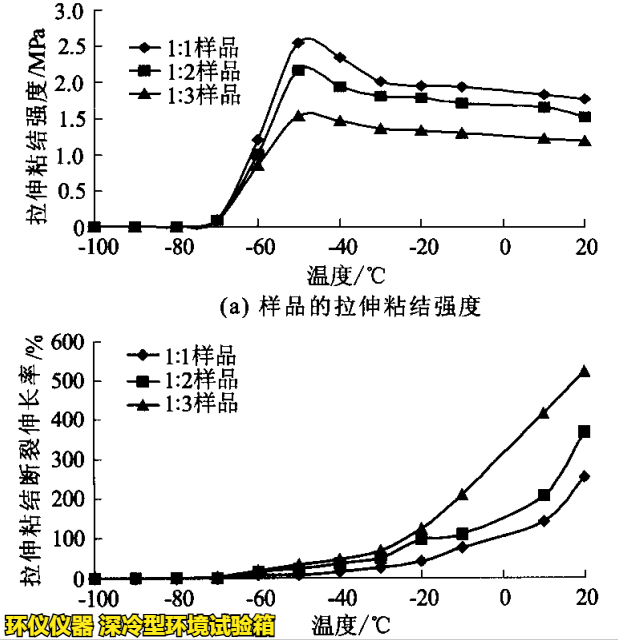

下圖為配比為1:1，1:2，1:3的樣品拉伸粘結(jié)強(qiáng)度和斷裂伸長率的曲線：
試驗(yàn)結(jié)果表明：
1.PTN 材料的硬度、拉伸強(qiáng)度隨著乙組分含量增加而降低，斷裂伸長率則增大。
2.在同樣配比下，硬度、拉伸強(qiáng)度隨著溫度降低而增大，斷裂伸長率減小，在超低溫-60 ℃以下，硬度、拉伸強(qiáng)度和斷裂伸長率不再隨溫度變化， 出現(xiàn)“停滯”現(xiàn)象。
3.拉伸粘結(jié)的強(qiáng)度隨著溫度先增加后減少，拉伸粘結(jié)的斷裂伸長率一直減少，至超低溫下出現(xiàn)“0值”現(xiàn)象。
以上就是PNT接縫材料的超低溫性能研究，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
