根據(jù)熱帶海洋氣候環(huán)境特征及效應(yīng)特點(diǎn)，提出了使用海洋氣候光照加速老化箱，同時施加和綜合強(qiáng)化氯離子沉降、光照、濕度、溫度和風(fēng)速等 5 種主要因素，更加真實(shí)模擬海洋氣候環(huán)境的方案。為了驗(yàn)證海洋氣候光照加速老化箱的性能，我們做了以下效果驗(yàn)證方法。
試驗(yàn)設(shè)備：環(huán)儀儀器 海洋氣候光照加速老化箱
驗(yàn)證方法：采用本試驗(yàn)箱和試驗(yàn)譜對 ISO 9223 規(guī)定的標(biāo)準(zhǔn)金屬樣品、塑料樣品、涂料樣品進(jìn)行相關(guān)性和加速性試驗(yàn)驗(yàn)證。性能變化參數(shù)與萬寧試驗(yàn)站戶外暴露試驗(yàn)數(shù)據(jù)進(jìn)行對比分析。
驗(yàn)證結(jié)果：

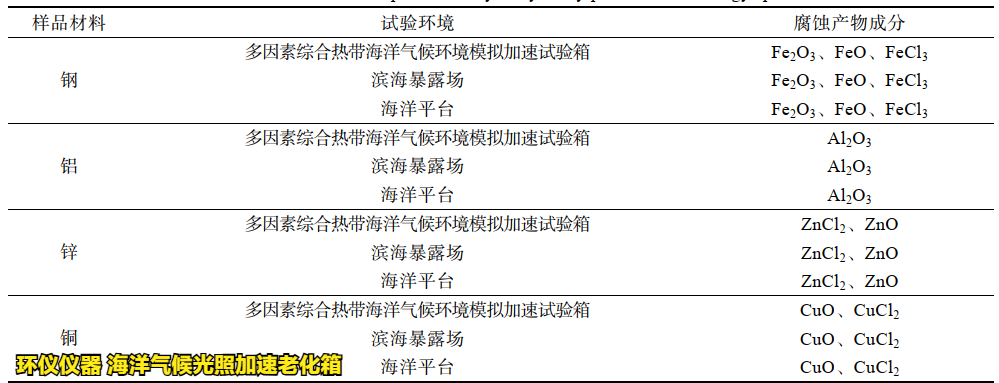

表1.X 射線光電子能譜腐蝕產(chǎn)物分析結(jié)果

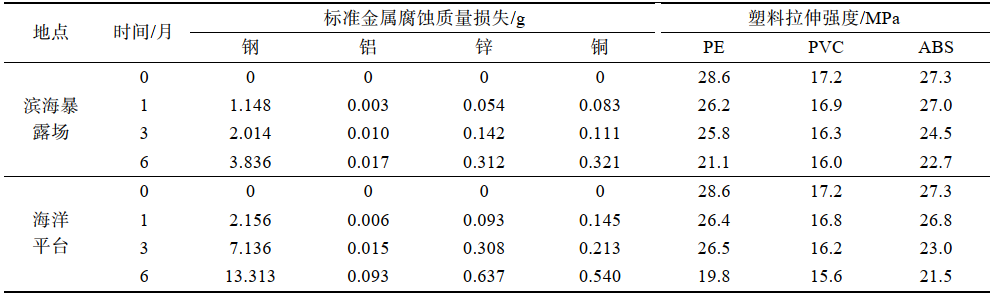

表2.金屬和塑料戶外暴露試驗(yàn)結(jié)果

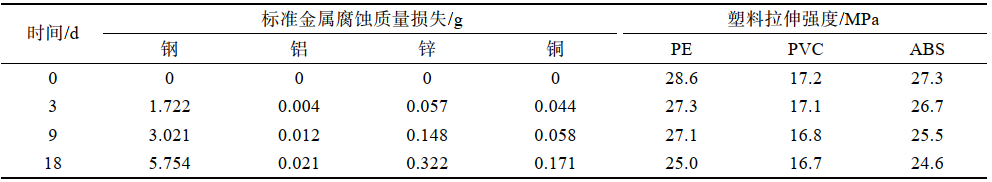

表3.金屬和塑料多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗(yàn)結(jié)果

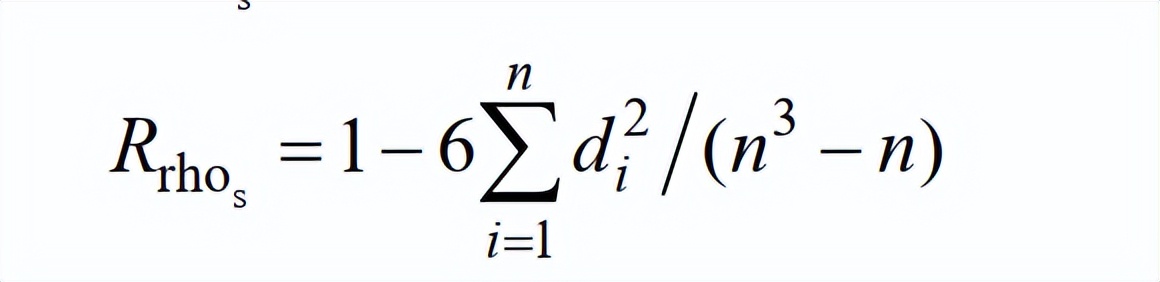

根據(jù)表2和表3數(shù)據(jù)，采用 Spearman 秩相關(guān)系數(shù)（Rrhos）法，計(jì)算秩差和相關(guān)系數(shù)。計(jì)算公式為
式中： di 為秩差； n 為參比試樣組數(shù)
根據(jù)表2和表3數(shù)據(jù)，可以算出標(biāo)準(zhǔn)金屬腐蝕質(zhì)量損失多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗(yàn)相對濱海暴露場戶外暴露試驗(yàn)的秩相關(guān)系數(shù)為0.8，與海洋平臺暴露試驗(yàn)的相關(guān)系數(shù)為 1。塑料拉伸強(qiáng)度下降率相對濱海暴露場和海洋平臺戶外暴露試驗(yàn)的秩相關(guān)系數(shù)均為 1.
根據(jù)表 9 和表 10 數(shù)據(jù)，采用 AF 法算出該多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗(yàn)相對濱海暴露場戶外暴露試驗(yàn)，鋼、鋁、銅、和鋅的加速比分別為 15.0、 12.3、 10.0 和 5.3 倍。PE、PVC 和 ABS 等 3種塑料拉伸強(qiáng)度下降率的加速比分別為 4.3、 4.1 和4.6 倍。
采用 ASF，得出標(biāo)準(zhǔn)金屬腐蝕質(zhì)量損失和塑料拉伸強(qiáng)度下降率相對濱海暴露場戶外暴露試驗(yàn)的加速比變化曲線如下圖所示。

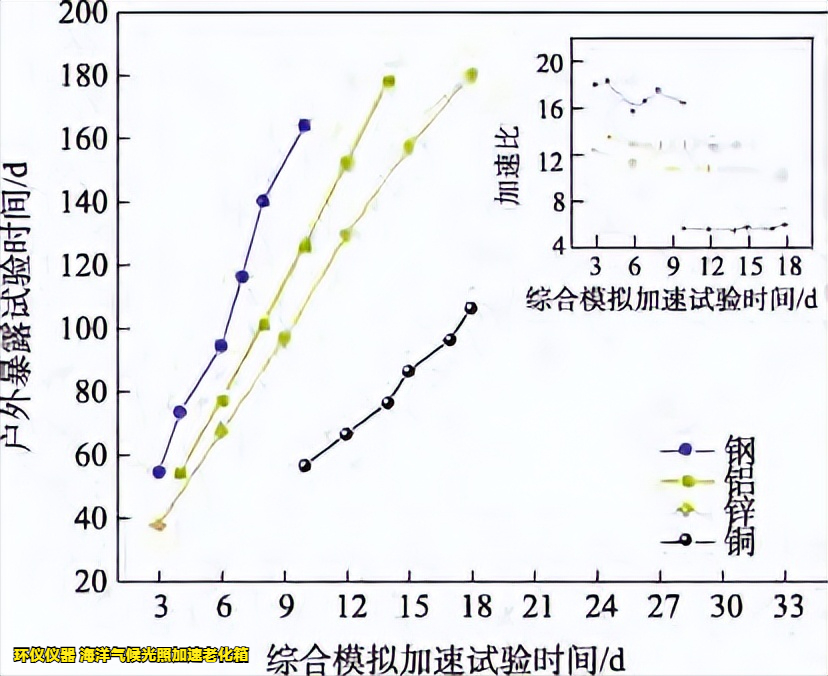

標(biāo)準(zhǔn)金屬腐蝕質(zhì)量損失的加速比：

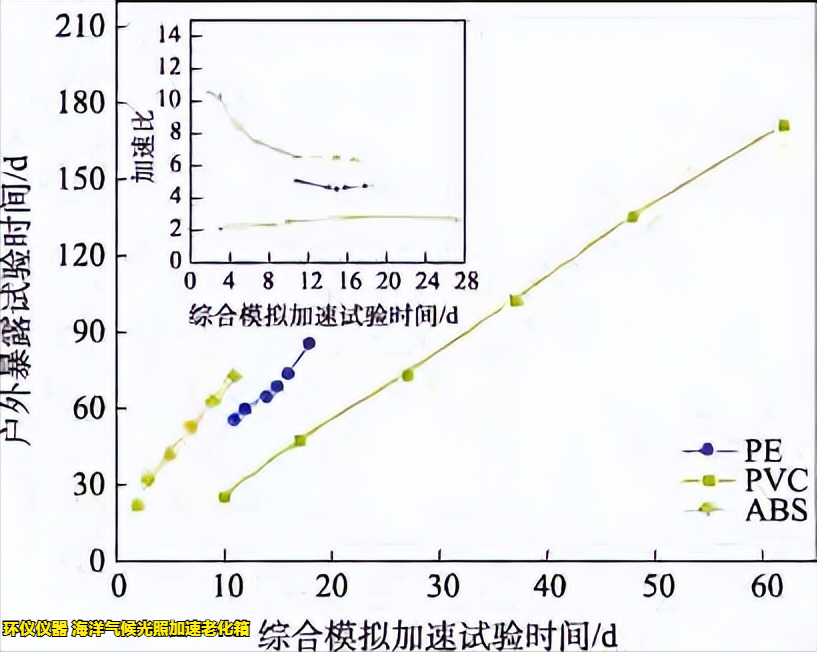

標(biāo)準(zhǔn)金屬腐蝕質(zhì)量損失的加速比：
總結(jié)：
多因素綜合海洋氣候環(huán)境模擬加速試驗(yàn)技術(shù)評價金屬腐蝕質(zhì)量損失、工程塑料拉伸強(qiáng)度、有機(jī)涂層光澤色差等關(guān)鍵性能指標(biāo)變化具有良好的相關(guān)性和高的加速性。
如有海洋氣候光照加速老化箱的試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
